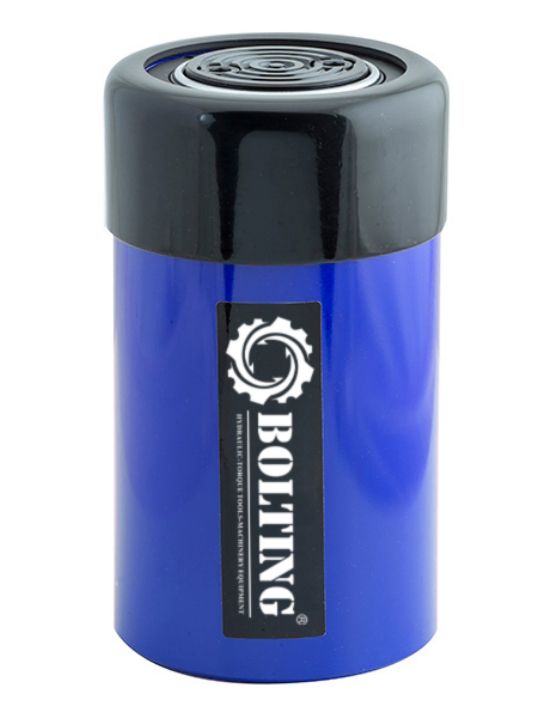

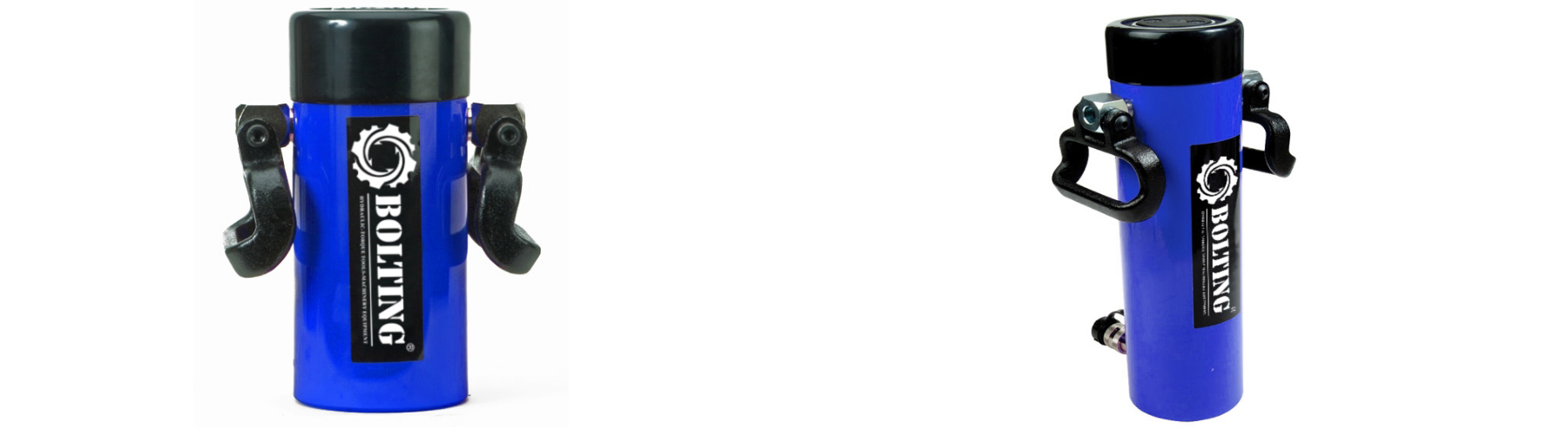

Hydraulic maintenance tools

・Bearing system with composite wear bands for optimal sideload resistance；

・Strengthened stop ring improves durability and side load resistance；

・pre-tensioned spring system provides faster retraction；

・High-grade polyethylene seals for low wear and long service life；

・Plunger wiper reduces contamination, extending cylinder life；

・Collar and plunger threads and base mounting holes enable easy fixturing (on most models) ；

・Baked enamel finish for increased corrosion resistance ；

・Includes 232-3/8 coupler, dust cap and collar thread protector；

Model	Capacity Class（Ton）	Oil Capacity （cm³）	Stroke（mm）	Collapsed Height（mm）	Outside Diameter（mm）	Inside  Diameter（mm）	Spindle Diameter（mm）	External Thread（in）	Thread Length （mm）	Weight（kg）
RC-50	5	10	16	41	38	28.7	25.4	1-1/2″	28	1
RC-51		16	25	110	38	28.7	25.4	1-1/2″	28	1
RC-53		50	76	165	38	28.7	25.4	1-1/2″	28	1.5
RC-55		83	127	215	38	28.7	25.4	1-1/2″	28	1.9
RC-57		115	177	273	38	28.7	25.4	1-1/2″	28	2.4
RC-59		151	232	323	38	28.7	25.4	1-1/2″	28	2.8
RC-101	10	38	26	89	57	42.9	38.1	2-1/4″	26	1.8
RC-102		78	54	121	57	42.9	38.1	2-1/4″	28	2.3
RC-104		152	105	171	57	42.9	38.1	2-1/4″	26	3.3
RC-106		226	156	247	57	42.9	38.1	2-1/4″	28	4.4
RC-108		294	203	298	57	42.9	38.1	2-1/4″	26	5.4
RC-1010		373	257	349	57	42.9	38.1	2-1/4″	28	6.4
RC-1012		441	304	400	57	42.9	38.1	2-1/4″	26	6.8
RC-1014		516	356	450	57	42.9	38.1	2-1/4″	26	8.2

Model	Capacity Class（Ton）	Oil Capacity （cm³）	Stroke（mm）	Collapsed Height（mm）	Outside Diameter（mm）	Inside  Diameter（mm）	Spindle Diameter（mm）	External Thread（in）	Thread Length （mm）	Weight（kg）
RC-151	15	51	25	124	69	50.8	41.4	2-3/4″	30	3.3
RC-152		104	51	149	69	50.8	41.4	2-3/4″	30	4.1
RC-154		205	101	200	69	50.8	41.4	2-3/4″	30	5
RC-156		308	152	271	69	50.8	41.4	2-3/4″	30	6.8
RC-158		411	203	322	69	50.8	41.4	2-3/4″	30	8.2
RC-1510		516	254	373	69	50.8	41.4	2-3/4″	30	9.5
RC-1512		619	305	423	69	50.8	41.4	2-3/4″	30	10.9
RC-1514		723	356	474	69	50.8	41.4	2-3/4″	30	11.8
RC-251	25	86	26	139	85	65	57.2	3-5/16″	49	5.9
RC-252		166	50	165	85	65	57.2	3-5/16″	49	6.4
RC-254		339	102	215	85	65	57.2	3-5/16″	49	8.2
RC-256		525	158	273	85	65	57.2	3-5/16″	49	10
RC-258		697	210	323	85	65	57.2	3-5/16″	49	12.2
RC-2510		867	261	374	85	65	57.2	3-5/16″	49	14.1
RC-2512		1033	311	425	85	65	57.2	3-5/16″	49	16.3
RC-2514		1202	362	476	85	65	57.2	3-5/16″	49	17.7
RC-308	30	880	209	387	101	73.2	57.2	3-5/16″	49	18.1
RC-502	50	362	51	176	127	95.2	79.5	5″	55	15
RC-504		719	101	227	127	95.2	79.5	5″	55	19.1
RC-506		1131	159	282	127	95.2	79.5	5″	55	23.1
RC-5013		2399	337	460	127	95.2	79.5	5″	55	37.6
RC-756	75	1603	156	285	146	114.3	95.2	5-3/4″	44	29.5
RC-7513		3417	333	492	146	114.3	95.2	5-3/4″	44	59
RC-1004	100	1353	102	204	177	130.3	104.9	6-7/8″	44	33.1
RC-1006		2239	168	357	177	130.3	104.9	6-7/8″	44	59
RC-1008		2706	203	357	177	130.3	104.9	6-7/8″	44	59
RC-10010		3466	260	449	177	130.3	104.9	6-7/8″	44	72.6

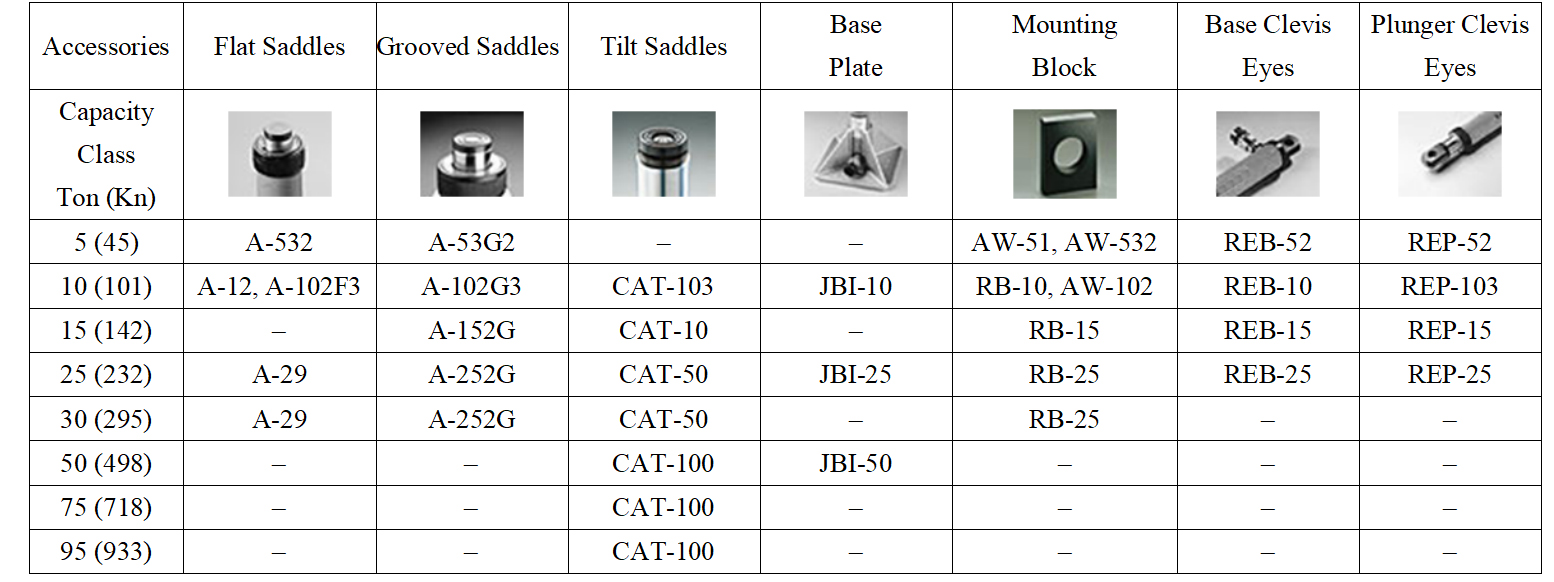

 Optional Accessories:

Accessories	Flat Saddles	Grooved Saddles	Tilt Saddles	BasePlate	MountingBlock	Base Clevis Eyes	Plunger Clevis Eyes
Capacity ClassTon (Kn)
5 (45)	A-53 2	A-53G 2	–	–	AW-51, AW-53 2	REB-5 2	REP-5 2
10 (101)	A-12, A-102F 3	A-102G 3	CAT-103)	JBI-10	RB-10, AW-102	REB-10	REP-10 3
15 (142)	–	A-152G	CAT-10	–	RB-15	REB-15	REP-15
25 (232)	A-29	A-252G	CAT-50	JBI-25	RB-25	REB-25	REP-25
30 (295)	A-29	A-252G	CAT-50	–	RB-25	–	–
50 (498)	–	–	CAT-100	JBI-50	–	–	–
75 (718)	–	–	CAT-100	–	–	–	–
95 (933)	–	–	CAT-100	–	–	–	–
